Brug af Optimize/Heal Solid-funktionen
Mastercam har en rigtig smart funktion kaldet Optimize eller Attempt to heal solids, som vi ofte får spørgsmål til – især hvor den findes, og hvornår den bør bruges. I de fleste Mastercam-installationer er funktionen allerede slået til som standard ved import af 3D-modeller som for eksempel STP, x_t og lignende filtyper.
Den primære opgave for Optimize er at forsøge at reparere eller optimere den importerede solid-model på følgende måder:
- forenkling af alle B-kurver og B-flader (B-surface/B-Curve)
- samling af flere flader og kanter til én, hvis det er muligt
- forbedring af nøjagtigheden på kanter, hvis der findes anomalier mellem dem
- genkendelse og optimering af rundinger
- samling af alle overflader i huller til én samlet flade
Hos de fleste brugere er funktionen allerede aktiveret automatisk ved import af part-geometrien. Den kan dog også køres manuelt efterfølgende, når 3D-modellen er importeret i Mastercam-miljøet.
Ved meget krævende og komplekse emner kan det give mening at slå den automatiske healing fra under importen. Ellers kan importtiden blive unødigt lang. Ved at deaktivere healing først kan modellen ofte importeres væsentligt hurtigere, hvorefter Optimize kan køres manuelt, inden bearbejdningen påbegyndes. Det anbefales i så fald at køre Optimize manuelt efter importen og inden selve bearbejdningen påbegyndes.
Hvor slås automatisk optimize/healing til og fra?
Den automatiske healing ved import styres i Mastercams systemindstillinger.

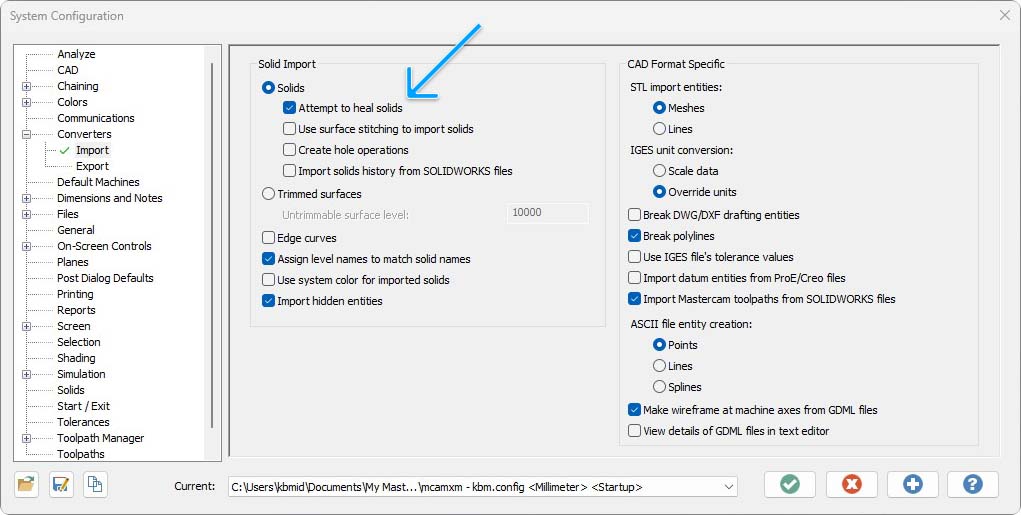

Gå til: File > Configuration > Converters > Import
Her finder du indstillingen Attempt to heal solids under Solid Import. Når denne er aktiveret, forsøger Mastercam automatisk at reparere og optimere solid-geometrien under importen af part-filen.
Hvis du arbejder med meget store eller komplekse emner, kan du slå denne funktion fra for at reducere importtiden. Modellen importeres så hurtigere, men det anbefales at køre Optimize manuelt efterfølgende, inden du begynder at programmere toolpaths.
Hvor finder du Optimize funktionen?
Du kan køre funktionen manuelt fra fanen Model Prep.

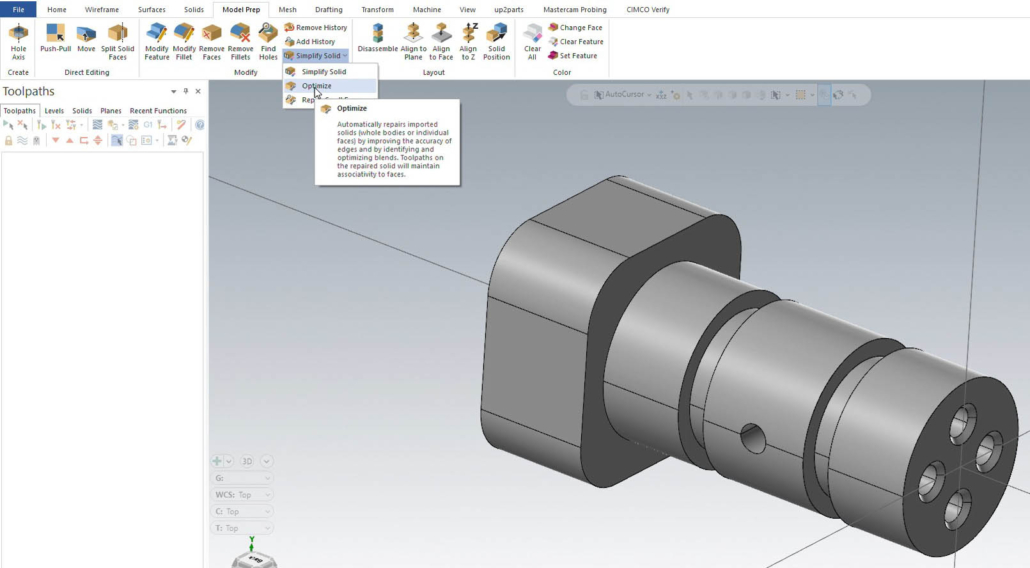

Gå til: Model Prep > Simplify Solid > Optimize
Funktionen forsøger herefter at reparere og optimere den importerede solid-model. Det kan blandt andet give renere flader, færre unødvendige opdelinger og en mere stabil model at arbejde videre med i programmeringen.
Eksempel på forskellen før og efter optimering

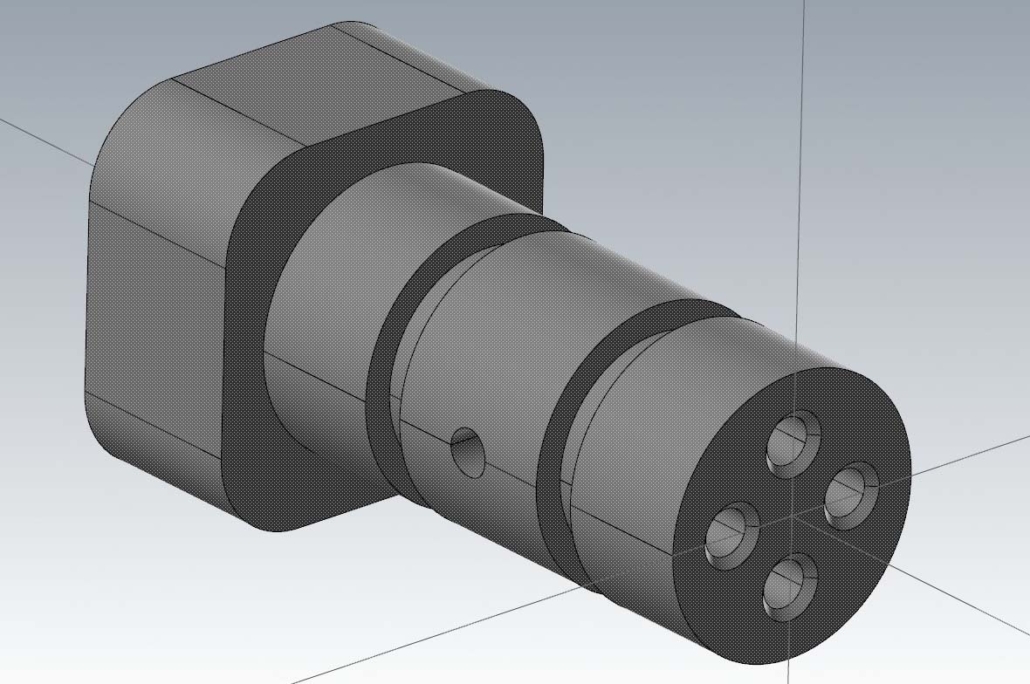

Før optimering:

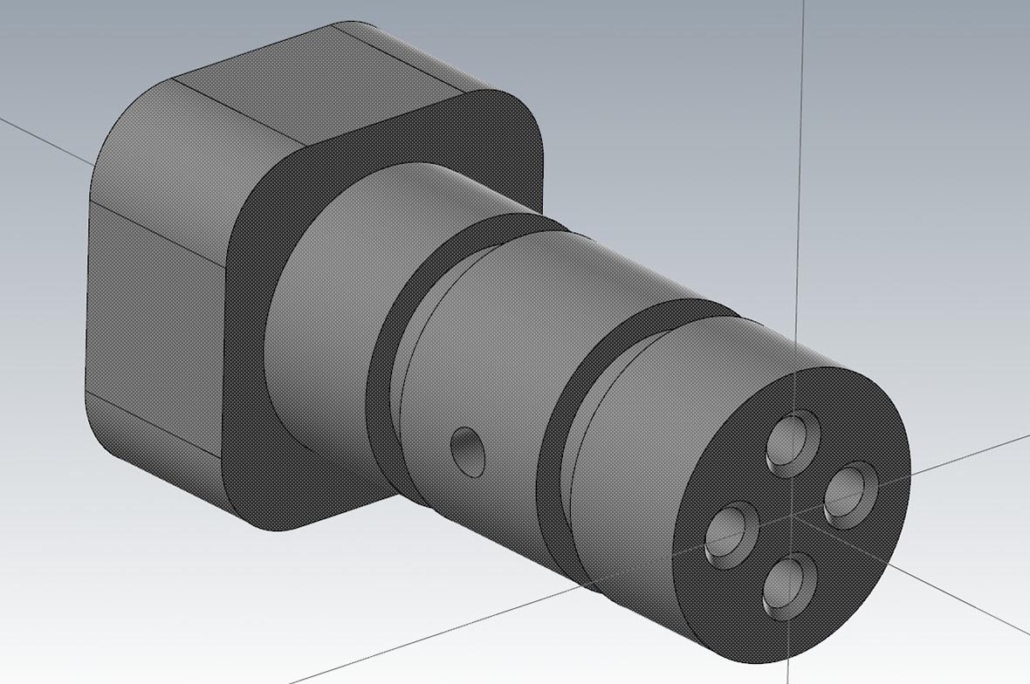

Efter optimering:
