Multiaxis i Mastercam 2027: Smartere værktøjsbaner, mere jævn bevægelse og større kontrol

Moderne multiaxis-bearbejdning handler ikke kun om at nå kompleks geometri. Det kræver intelligent kontrol over værktøjsbanen, effektive programmeringsflows og høj overfladekvalitet.

I Mastercam 2027 introduceres en række forbedringer til Multiaxis, der hjælper programmører med at skabe mere jævne og effektive værktøjsbaner, reducere opsætningstid og øge sikkerheden på maskinen.

Forbedringerne omfatter blandt andet udvidede muligheder i SWARF Milling, smartere Unified-strategier og mere avancerede funktioner i Multiaxis Pocketing.

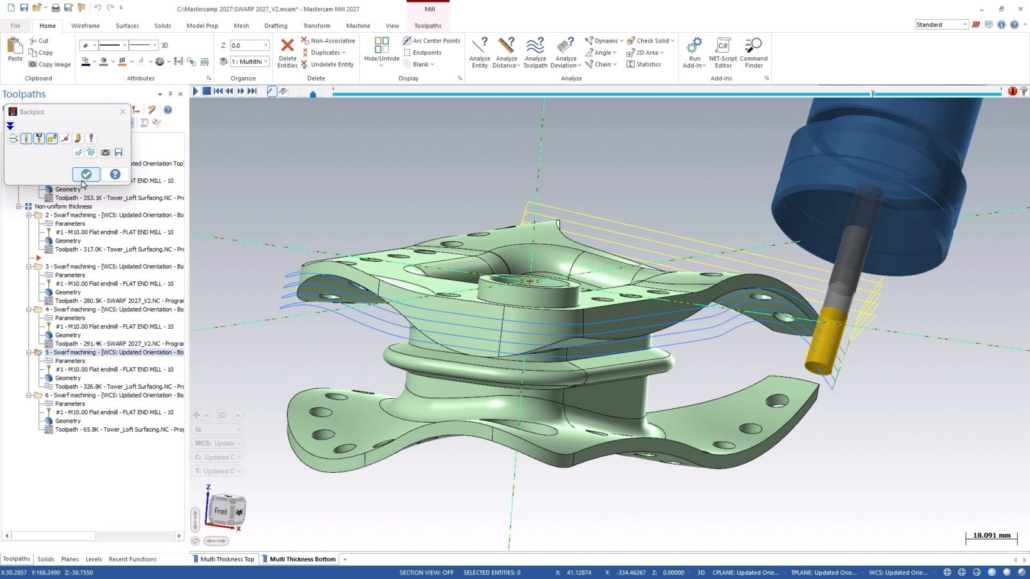

Mere kontrol med SWARF Milling

SWARF Milling er en effektiv metode til sletbearbejdning af komplekse flader, hvor siden af værktøjet bruges under simultan 5-akset bevægelse.

I Mastercam 2027 introduceres nye alignment-muligheder i Multi Cuts-indstillingerne for Swarf Milling-operationen. De giver bedre kontrol over, hvordan multi-pass finishing-strategier genereres.

De nye metoder er:

Align with Cutting Part

Ved single-cut operationer styrer denne funktion værktøjet langs den øverste kurve i SWARF-geometrien. Det giver programmøren mere direkte kontrol over værktøjsbanens retning.

Align with the Longest Contact Line

Denne funktion genererer flere cuts, som forbliver parallelle med den øverste kurve. Det hjælper med at holde et mere ensartet værktøjsengagement på SWARF-fladen.

Fordelene omfatter blandt andet:

• større kontrol over værktøjsbanens retning og bevægelse
• bedre overfladekvalitet
• mere forudsigelige multi-pass finishing-mønstre
• bedre resultater på komplekse SWARF-geometrier
• mere ensartet værktøjsengagement i krævende bearbejdning

For brugere, der bruger SWARF Milling som en vigtig finishing-strategi, giver disse forbedringer mere præcision og fleksibilitet.

Unified-forbedringer: Mere jævn bevægelse og enklere programmering

Unified-værktøjsbanerne er blevet forbedret i Mastercam 2027 med flere funktioner, der gør programmering af komplekse flader hurtigere og mere intuitiv.

Morph Between Multiple Curves

Tidligere var Guide Morph begrænset til morphing mellem to kurver. I Mastercam 2027 kan brugeren morphe mellem flere guidekurver i én operation.

Det giver en mere jævn og sammenhængende værktøjsbevægelse over komplekse flader uden behov for at oprette og styre flere separate operationer.

Fordelene omfatter:

• mere jævn bevægelse over kompleks geometri
• færre nødvendige operationer
• kortere programmeringstid
• mere effektiv bearbejdning
• mere ensartet overfladekvalitet mellem overgange

Ved at samle det, der tidligere krævede flere værktøjsbaner, i én operation kan programmøren forenkle arbejdsgangen og samtidig bevare en høj kvalitet i værktøjsbevægelsen.

Smoothed Support Curves for Better Surface Finish

Mastercam 2027 introducerer en ny smoothing-funktion, som automatisk genererer supportkurver mellem valgte guidekurver.

Funktionen er tilgængelig i:

• Unified Toolpaths → Guide Morph Pattern
• Unified Toolpaths → Automatic Morph Patterns
• Cut Pattern → Guide Curve → Advanced Parameters

De automatisk genererede supportkurver hjælper med at skabe mere kontinuerlig værktøjsbevægelse og mere jævne morph-mønstre.

Fordelene omfatter:

• mere jævne morph patterns
• færre skarpe overgange
• bedre overfladekvalitet
• mere stabile skæreforhold
• mindre manuelt arbejde under programmering

I stedet for at bruge tid på at oprette ekstra kontrolgeometri kan brugeren lade Mastercam hjælpe med at skabe renere og mere raffinerede værktøjsbaner.

Part Awareness for Pattern Generation

En af de vigtigste forbedringer i Unified Guide er forbedret Part Awareness under pattern generation.

Mastercam evaluerer nu hele emnemodellen, når basisværktøjsbanen genereres. Det betyder, at systemet bedre kan tage hensyn til omkringliggende geometri, før collision control anvendes.

Det giver blandt andet:

• mere jævne og collision-aware værktøjsbaner fra starten
• færre cuts, der fjernes under collision checking
• mindre linking og unødvendig bevægelse
• hurtigere programmeringsflows
• mere ensartede og pålidelige resultater

I praksis betyder det, at værktøjsbanen ofte bliver renere fra starten, så der bruges mindre tid på efterfølgende tilpasninger.

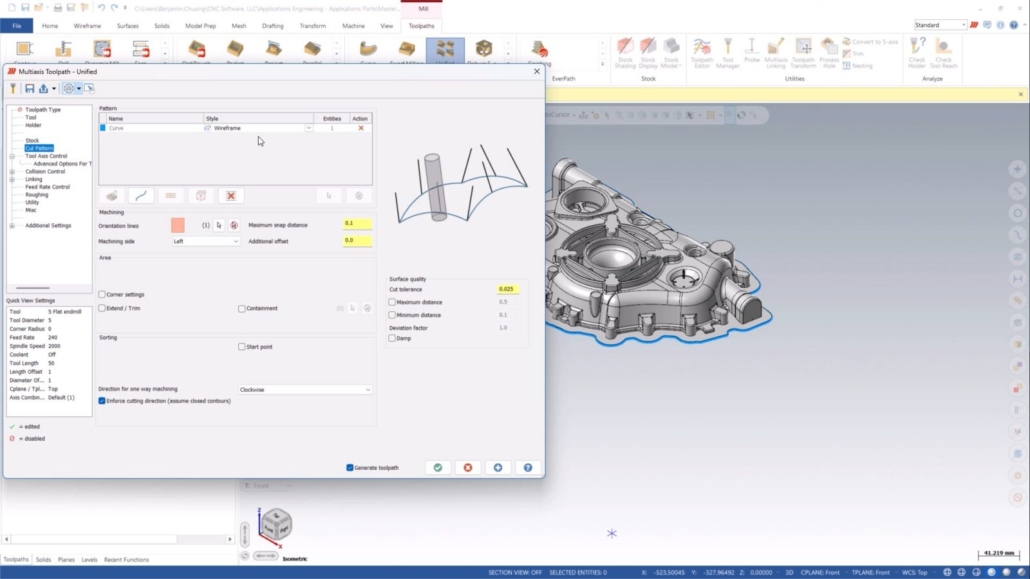

Expanded Tool Axis Control for Wireframe Toolpaths

Wireframe-baseret multiaxis-programmering har fået adgang til de samme kendte Tool Axis Control-muligheder, som bruges i andre Unified-strategier.

Funktionen findes under:

• Multiaxis → Unified → Curve → Wireframe

Brugere er ikke længere begrænset til orientation lines, når værktøjsretningen skal styres. De ekstra axis control-metoder giver en mere ensartet arbejdsgang på tværs af Unified-værktøjsbanerne.

Fordelene omfatter:

• adgang til velkendte Unified Tool Axis Control-muligheder
• mere ensartet programmering på tværs af strategier
• mindre behov for ekstra hjælpegeometri
• hurtigere oprettelse af værktøjsbaner
• enklere styring af værktøjsorientering langs wireframe-kurver

For brugere, der ofte programmerer ud fra wireframe-geometri, giver forbedringen mere fleksibilitet og et hurtigere workflow.

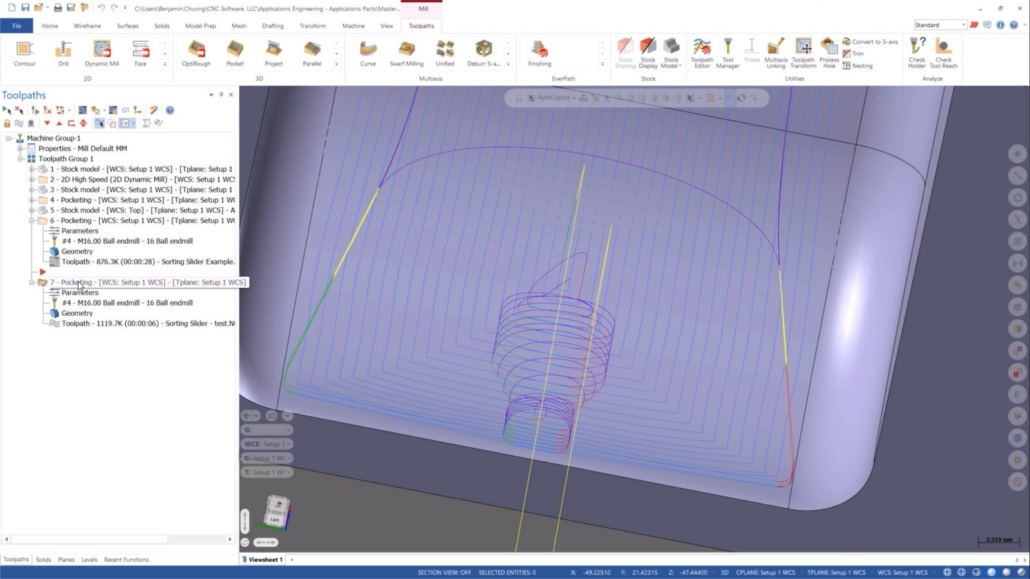

Multiaxis Pocketing bliver smartere

Mastercam 2027 introducerer også flere væsentlige forbedringer til Multiaxis Pocketing, som hjælper med at forbedre sikkerhed, overfladekvalitet og effektivitet.

Fixture Geometry Awareness

Ved komplekse opspændinger kan fiksturer ligge tæt på bearbejdningsområdet. I Mastercam 2027 kan brugeren definere fixture-geometri direkte i Multiaxis Pocketing-operationen.

Værktøjsbanen tager automatisk hensyn til disse fiksturer og holder de brugerdefinerede clearance-værdier gennem operationen.

Fordelene omfatter:

• automatisk fixture collision checking
• brugerdefineret clearance-beskyttelse
• smartere roughing-værktøjsbaner
• reduceret risiko for kollision
• mindre manuel kontrol og tilpasning

Ved at gøre værktøjsbanen opmærksom på hele bearbejdningsmiljøet kan programmøren skabe mere sikre og pålidelige operationer.

New Rest Finishing Strategy

Der er tilføjet en ny Rest Finishing-strategi i Multiaxis Pocketing, som gør det lettere at finde og bearbejde materiale, der er tilbage efter tidligere finishing-operationer.

Når større værktøjer bruges til effektiv finishing af vægge og flader, kan der være materiale tilbage i hjørner, radier og snævre overgange. Den nye Rest Finishing-strategi hjælper med at finde disse områder og bearbejde dem med mindre værktøjer.

Rest Finishing kan arbejde med følgende metoder:

Fillet Boundary

Opretter automatisk restområder ud fra pocket fillet geometry.

User Defined

Giver programmøren mulighed for selv at definere restområder med valgt geometri.

Previous Operation

Bruger tidligere wall og floor finishing-operationer til at finde resterende materiale fra stock models, som større værktøjer ikke kunne nå.

Fordelene omfatter:

• hurtigere finishing med større primære værktøjer
• effektiv oprydning af resterende materiale
• bedre finishing i hjørner og fillets
• kortere programmeringstid
• mere strømlinede finishing-workflows

Det giver mulighed for at kombinere produktivitet og præcision ved først at bruge større værktøjer og derefter rydde op med mindre værktøjer, hvor det er nødvendigt.

Extend Toolpaths for Better Finishes

Mastercam 2027 introducerer også en forbedring, der automatisk overlapper lukkede finishing-værktøjsbaner i Multiaxis Pocketing.

Overlap-afstanden beregnes direkte ud fra den valgte værktøjsgeometri, så brugeren ikke selv skal beregne eller justere værdien manuelt.

Fordelene omfatter:

• automatisk beregnede overlap-værdier
• færre cusps og witness lines
• bedre overfladekvalitet
• hurtigere opsætning og programmering
• integreret workflow i finishing-operationer

Når funktionen er aktiveret, overlapper tilstødende finishing passes en smule. Det giver mere jævne overgange mellem cuts og en renere, mere ensartet overflade.

Multiaxis-bearbejdning med større sikkerhed og kontrol

Forbedringerne i Mastercam 2027 handler især om mere jævn værktøjsbevægelse, bedre overfladekvalitet, mere automatisering og større kontrol i programmeringen.

Uanset om du arbejder med SWARF Milling, Unified eller Multiaxis Pocketing, giver de nye funktioner bedre muligheder for at programmere komplekse emner mere effektivt og med større sikkerhed.

Mastercam 2027 kan nu downloades fra myMastercam for nuværende CONNECT-kunder.
